SG-545 Micro DC Gear Motor
Description


                                          Gearbox data:
Number of stages 3 4 5

Reduction ratio		 6,10;20,30 60,90;120,180,270 360,540,810
Max.Running torque 2kgf.cm  10 kgf.cm    10 kgf.cm

Max. Gear breaking torque		  8 kgf.cm 30 kgf.cm    30 kgf.cm

Max. Gearing efficiency		 81%;73%  65% ;59% 53%;48%
Other reduction ratio please telephont or e-mail to out engineering department.


                                          Motor data:

Motor name
Rated volt.v
No load
Load torque
Stall torque

Current
Speed
Current
Speed
Torque
Output power
Torque
Current
mA r/min mA r/min gf · cm W gf · cm mA
SG-545123000 12  ≤110  3000  ≤ 450 2200  150   3.3 400  1800
SG-545124500 12  ≤ 220 4500   ≤800 3300   220  7.2  600 3000
SG-545126000 12  ≤ 350  6000 ≤ 1500 4500   300  13.5 800  5500
SG-545243000 24  ≤60   3000 ≤230  2200   150  3.3 400  900
SG-545244500 24  ≤ 110 4500  ≤400 3300   220 7.2  600   1500
SG-545246000 24   ≤150 6000   ≤750  4500 300  13.5  800   3000
gearmotor toutput: torque:motor torque X reduction ratio X
gearing efficiency;output speed:motor speed / reduction ratio.

                                     Dimension

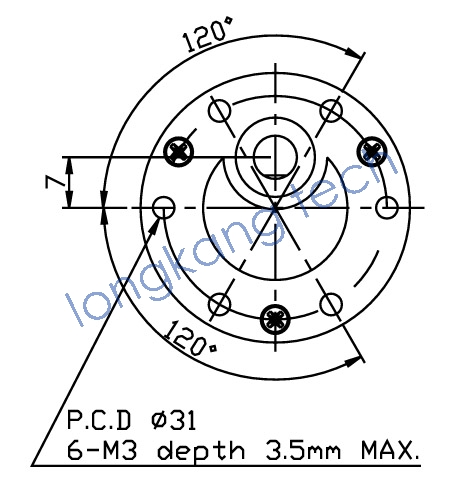

                                FRONT CAP

            REAR CAP
